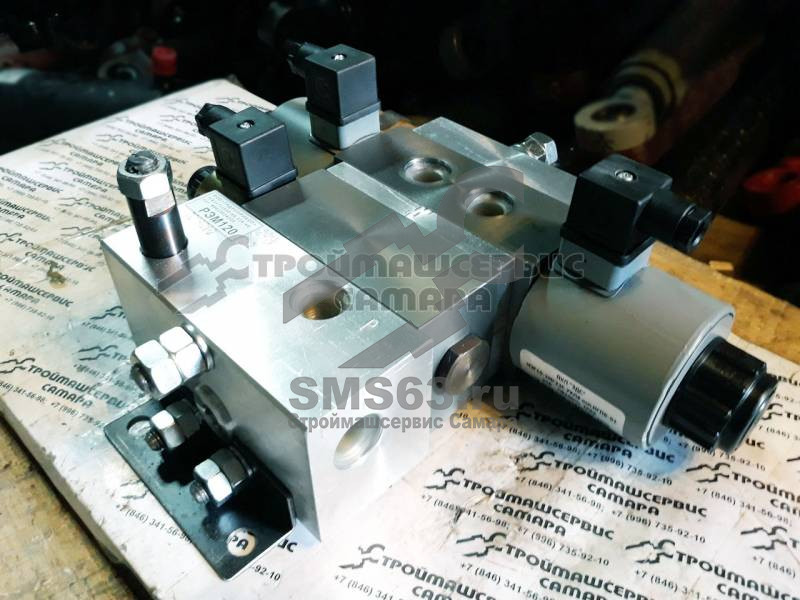

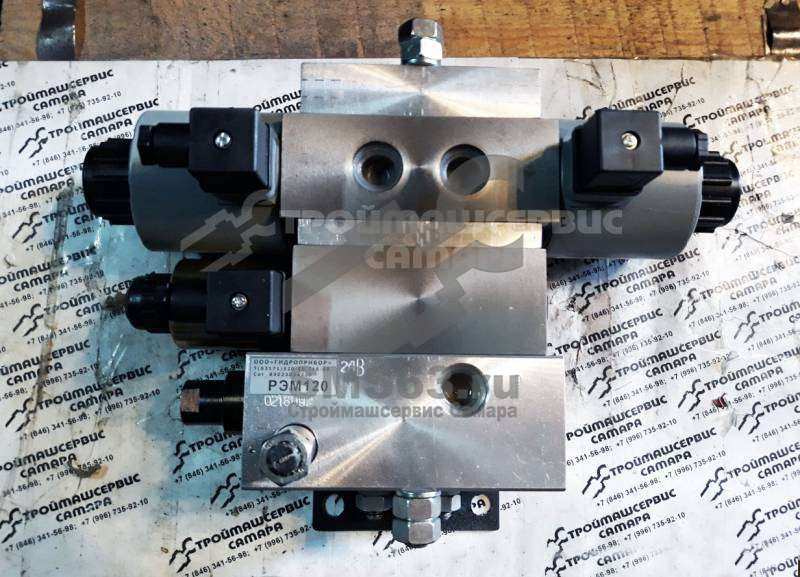

Гидрораспределитель РЭМ 120-01(12В)
Гидрораспределитель секционный с прямым дискретным электромагнитным управлением РЭМ-120 предназначен для изменения направления движения, запирания рабочей жидкости и ограничения давления в гидросистемах мобильных машин и оборудования, работающих на минеральных маcлах.
Варианты исполнения: Секция напорная может быть выполнена без предохранительного клапана – входная секция. Обозначение - РЭМ120Б.
Отличительные особенности: Применение двухкромочного разгрузочного золотника в секции кольцевания, что увеличивает пропускную способность в режиме разгрузки. Выполнено два подводящих канала «Р» для удобства. Применены эл.магниты перспективной конструкции (якорь ввертного исполнения катушка одевается и прижимается гайкой. Усилие эл.магнита увеличено до 10кГс. что повышает надежность и улучшает ремонтопригодность. Гидрораспределитель РЭМ 120-01 24В
Технические характеристики
| Расход рабочей жидкости через рабочую секцию | 120 л/мин. |
| Расход рабочей жидкости в режиме разгрузки, л/мин. | 140 л/мин. |
| Давление на входе (регулируется) | 5 - 25 МПа |
| Давление на сливе максимальное | 2 МПа |
| Утечки из рабочих отводов при номинальном давлении и нейтральной позиции золотников (не более) | 80 см²/мин. |
| Напряжение электромагнита номинальное (постоянный ток) | 12, 24 В |
| Номинальная мощность одного электромагнита (не более) | 42 Вт |
| Количество рабочих секций, собираемых в одном блоке (не более) | 7 шт. |
Масса (не более): | |
- клапанной секции | 1,6 кг |
- переливной секции | 4 кг |
- рабочей секции | 5,8 кг |
