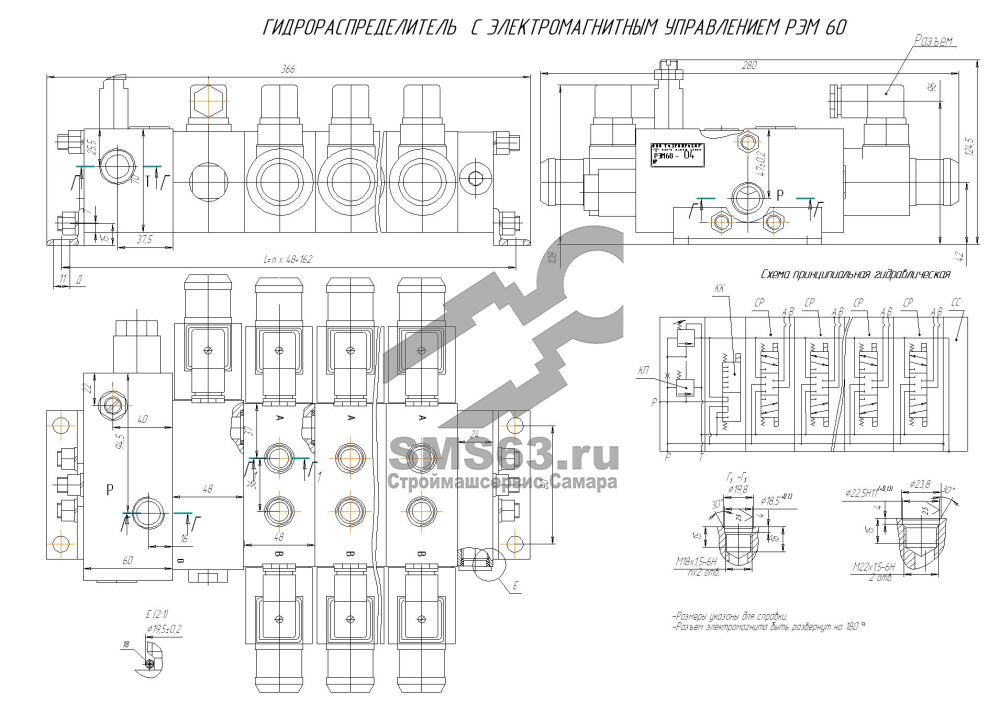

Гидрораспределитель РЭМ 60-1-1 (1РЭ-80М-120КЭ) (24В)
Гидрораспределитель секционный с прямым дискретным электромагнитным управлением РЭМ-60 предназначен для изменения направления движения, запирания рабочей жидкости и ограничения давления в гидросистемах мобильных машин и оборудования, работающих на минеральных маcлах. Гидрораспределители серии РЭМ по схеме распределения потоков выполняются по 44 и 14 схеме. 14 схема применяется с установкой гидрозамков для отсутствия просадки силовых гидроцилиндров. Схема разгрузки в гидрораспределителях РЭМ60 через дополнительную секцию кольцевания, управляемую от отдельного электромагнита. При управлении распределителем включаются вместе два электромагнита - разгрузочной секции и один из электромагнитов рабочих секций. Разгрузочная секция отсекает напор от слива а рабочая секция распределяет поток рабочей жидкости в нужном направлении. Для удобства управления в гидрораспределителях РЭМ могут быть установлены ручки (дублеры) на каждый электромагнит, которыми можно перемещать золотник только в одном направлении.
Технические характеристики
| Расход рабочей жидкости через рабочую секцию | 90 л/мин. |
| Расход рабочей жидкости в режиме разгрузки, л/мин. | 160 л/мин. |
| Давление на входе (регулируется) | 5 - 25 МПа |
| Давление на сливе максимальное | 2 МПа |
| Утечки из рабочих отводов при номинальном давлении и нейтральной позиции золотников (не более) | 80 см²/мин. |
| Напряжение электромагнита номинальное (постоянный ток) | 12, 24 В |
| Номинальная мощность одного электромагнита (не более) | 42 Вт |
| Количество рабочих секций, собираемых в одном блоке (не более) | 10 шт. |
Масса (не более): | |
- клапанной секции | 1,6 кг |
- переливной секции | 4 кг |
рабочей секции | 4,6 кг |
