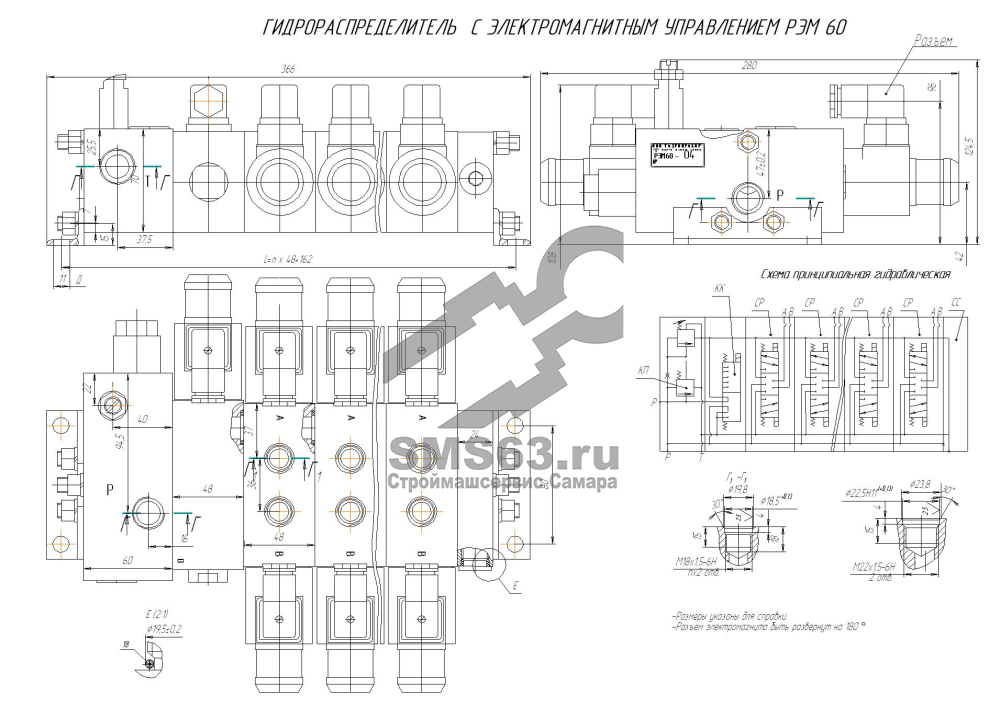

Гидрораспределитель секционный с прямым дискретным электромагнитным управлением РЭМ-60 предназначен для изменения направления движения, запирания рабочей жидкости и ограничения давления в гидросистемах мобильных машин и оборудования, работающих на минеральных маcлах. Гидрораспределители серии РЭМ по схеме распределения потоков выполняются по 44 и 14 схеме. 14 схема применяется с установкой гидрозамков для отсутствия просадки силовых гидроцилиндров. Схема разгрузки в гидрораспределителях РЭМ60 через дополнительную секцию кольцевания, управляемую от отдельного электромагнита. При управлении распределителем включаются вместе два электромагнита - разгрузочной секции и один из электромагнитов рабочих секций. Разгрузочная секция отсекает напор от слива а рабочая секция распределяет поток рабочей жидкости в нужном направлении. Для удобства управления в гидрораспределителях РЭМ могут быть установлены ручки (дублеры) на каждый электромагнит, которыми можно перемещать золотник только в одном направлении.
Отличительные особенности
Гидрораспределители серии РЭМ имеют три вида исполнения рабочих секций по расходу ; -50 л/мин., -90 л/мин., -120 л/мин. Входная секция (напорная) и разгрузочная выполнены с проходным сечением Dу16 и рассчитана на расход до 120 л/мин. Гидрораспределители могу быть собраны с рабочими секциями разными по расходу в одном блоке. Для более точного регулирования расхода по каждой рабочей полости можно использовать регулируемый дроссель нашего производства ДР4.
Применение двухкромочного разгрузочного золотника в секции кольцевания, что увеличивает пропускную способность в режиме разгрузки до Ду = 16мм. Секция напорная выполнена с канализацией Ду = 16мм. Выполнено два подводящих канала «Р» для удобства. Применены эл.магниты перспективной конструкции (якорь ввертного исполнения катушка одевается и прижимается гайкой. Усилие эл.магнита увеличено до 10кГс. что повышает надежность и улучшает ремонтопригодность.
